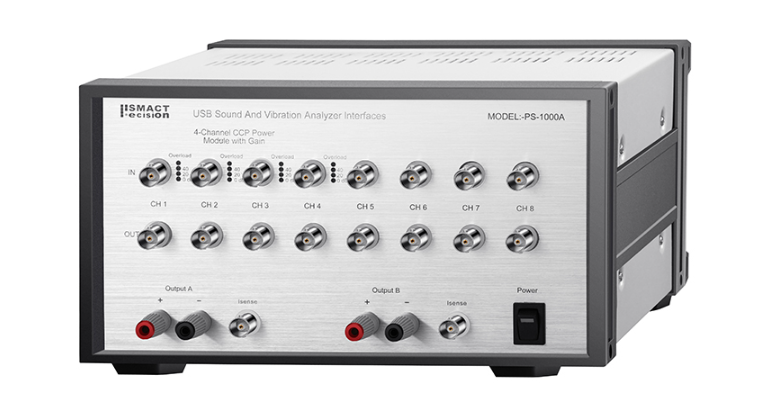

PS-1000A是一款高精度采樣的8進8出音頻綜合測試儀,專為高端音頻測試和測量而設計。它提供恒流電源和模擬音頻輸入和輸出,高達192KHZ 248BIT標準采樣率,具有高信噪比和寬頻率響應,使其合適最苛刻的測量應用。簡化的連接方式,所有不用于音頻測試應用程序的典型音頻接口控件都已被,以使操作和校準簡單,沒有出錯的余地。
前置放大器
PS-1000A具有4通道麥克風輸入單元,它提供5毫安的恒定電流,在+28V直流兼容電壓水平。
增益可通過內部開關為每個通道單獨選擇。通過拆下頂板上的蓋子可以接觸到這些部件。增益可以設置為0/20/40 dB。所選增益由前面板上的綠色LED指示。
它在輸入端有錯誤檢測與過載檢測。輸入端的錯誤檢測會警告直流錯誤或過載檢測,通常是短路或斷開的連接,如果信號超過22 VACp-p,過載檢測將發出警告。直流錯誤和過載由前面板上的紅色LED指示,每個通道一個。
它具有低噪聲和寬頻率范圍:在0分貝增益下,噪聲為1.5μVrms,頻率范圍為1至300KHz(+1/-3 dB)。
具備長電纜測量頻率性能。
功率放大器
內置2通道后級放大器與2通道耳機放大器,簡化外部配置的復雜。
PS1000A 具有 4 通道麥克風輸入單元,它提供 5 毫安的恒定電流,在+28V 直流兼容電壓 水平。
增益可通過內部開關為每個通道單獨選擇。通過拆下頂板上的蓋子可以接觸到這些部件。 增益可以設置為 0/20/40 dB。所選增益由前面板上的綠色 LED 指示。
它在輸入端有錯誤檢測與過載檢測。輸入端的錯誤檢測會警告直流錯誤或過載檢測,通 常是短路或斷開的連接, 如果信號超過 22 VACp-p, 過載檢測將發出警告。直流錯誤和過載 由前面板上的紅色 LED 指示,每個通道一個。
輸入/輸出:
電平: 10Vp In / 5.2 Vp Out;
輸入 AD: 8 x BNC(4 x 麥克風通道;4 x 線性輸入);
輸出 DA: 8 x BNC(2 x 耳機通道;6 x 線性輸出);
動態范圍 AD: 114 dB RMS 未加權, 110 Db;
THD AD: < -110 dB (< 0.001 %);
THD+N AD: < -98 dB (< 0.0012 %);
串?dāng)_ AD: > 114 dB;
最大輸出電壓 AD: 6.5Vrms;
動態范圍 DA: 114 dB RMS 未加權, 111 dBA (unmuted);
THD DA: -100 dB (0.001 %);
殘余 THD+N DA: -100dB (0.001 %);
串?dāng)_ DA: > 114 dB;
最大輸出電壓 DA: 3.6Vrms;
1. 普通耳機測試 |
||
標配: |
?精聲 Precision Sound 音頻分析軟件 |
|
?PS 1000A 音頻綜合測試儀 |
||
?PS 318 仿真耳 (包含測量傳聲器與前置放大器) X2 |
||
?PS 501 耳機測試架 |
||
?電源線,測試信號線 |
||
選配:
|
?B&K4231 聲壓級校準器 |
|
?PS 711 仿真耳 |
||
?PC 電腦
|
||
2. 藍牙耳機測試 |
||
標配: |
?精聲 Precision Sound 音頻分析軟件 |
|
?PS 1000A 音頻綜合試 儀 |
||
?PS 711 仿真耳(包含測量傳聲器與前置放大器) X2 |
||
?PS 508 仿真嘴 |
||
?PS 602 藍牙適配器 |
||
?PS 820 屏蔽箱 |
||
?電源線,測試信號線 |
||
選配: |
?B&K4231 聲壓級校準器 |
|
?硅膠島聲腔 |
||
?PC 電腦 |
||
?治具定制 |
||
?PS 318 仿真耳 |
