本機振蕩器所產生的正弦波失真極低(約0.1%),最適合用來檢測或鑒定各類發聲體:如喇叭、耳機、受話器、壓電式蜂鳴器等音質之優劣。本機振蕩器之頻率穩定度遠高于BFO電路,
且本機所產生的正弦波,音質極純,絕非一般Function Generator的正弦波可比擬的。因此本機具有失真低及頻率穩定度高的雙重優點,是以往任何VCO及BFO電路所無法兼具的。

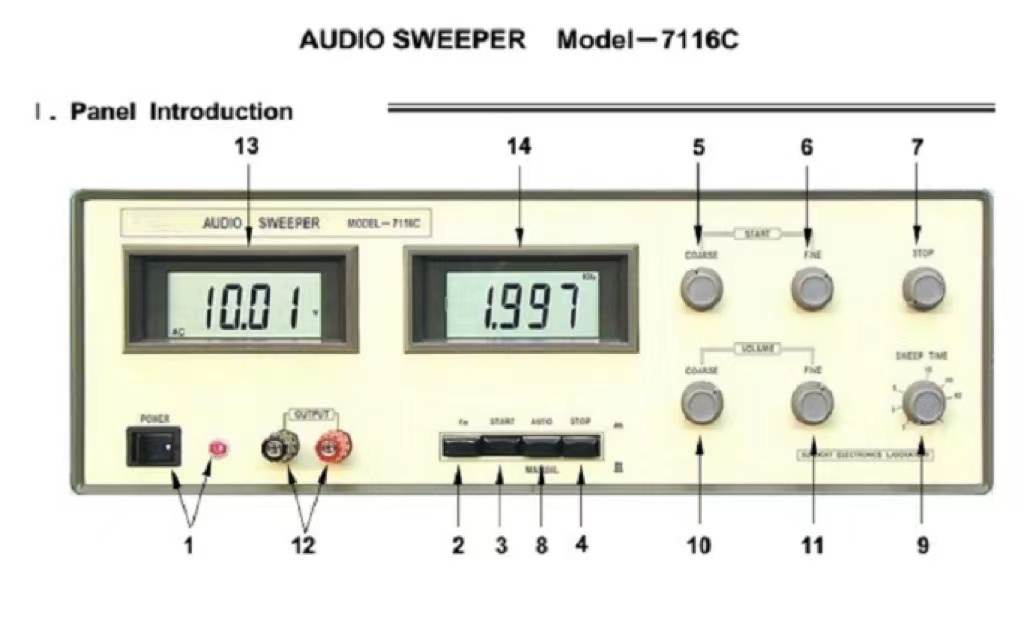

(1)電源開關及指示燈
(2)數字型電壓表: 顯示輸出電壓之RMS值。
(3)頻率表:20HZ-20KHZ,四位數字顯示頻率表,解析度1HZ,自動換檔,單位KHZ.
(4)起掃頻率粗調旋鈕:設置起掃頻率??纱蠓鹊母淖兤饞哳l率值。
(5)起掃頻率微調旋鈕:可對粗設的起掃頻率進行細致校準。
(6)止掃頻率調整旋鈕:可用來選設及調整止掃頻率值。
因?yàn)橹小⒏咭衾戎?/span>Fo值為喇叭箱設計者的參考依據之一,而低音喇叭的Fo值又音再生的關鍵因素之一,
故測定Fo值是很重要的。下面依據美國EIA標準介紹FO的測試步驟。
1. 將本機接上電源,并將POWER SW 于NO位置,STOP旋鈕調在中間位置,其余各旋鈕,按鈕設置在起始位置。
2. 接好OUTPUT(信號輸出線)和待測喇叭,注意“正負”要接對。
