一.本機特點
⑴.可以快速地判定出揚聲器單體`音箱中各個揚聲器`耳機及受話器之正負極性。
⑵.用聲音及亮燈輔助顯示正負極性,操作簡單,不會誤判。
⑶.在吵雜的環境(生產線上)中使用也可以精確判定極性。
⑷.有3組外部輸入端子及觸摸切換選擇開關以配合其他儀器來測試揚聲器特性,可以大大提高生產效率。
1.POWER :電源開關
2.WF : WF觸摸開關當觸摸此開關時紅色LED(置于觸摸開關中)會點亮.
3EXT1為外接輸入選擇觸摸開關。(OPTION)當觸摸此開關時紅色LED(置于觸摸開關中)會點亮,本機進入外部信號輸入狀態。信號由背板EXT1
(12)輸入,經本機輸出端紅黑端子(9)輸出測試信號給喇叭。(如外接掃頻儀時,信號由背板EXT1(12)輸入,經本機輸出端紅黑端子(9)輸出給喇叭,可測喇叭的異常聲音。)
3.
1.脈沖式測定法。
2.觸摸式電子開關共五檔。A.WF檔:適應低音喇叭極性測試。B.M&T檔:適應中,高音喇叭極性測試。C.EXT1 ~ EXT3:外接儀器的信號輸入端。
3.開關可以自動轉接,測極性和阻抗可一人一次完成。

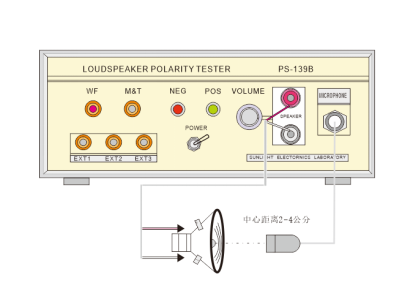

4.測試距離:以待測喇叭防壓罩中心點算起2 ~ 4 CM距離以內正確。
5.測試感應器:使用ECN。
6.外觀尺寸(MM):85(H)× 205(W)× 280(L)。
7.重量:2。3KG。
若一音箱內無分音器時可以使用WF檔或M&T檔都可以;但若音箱內有分音器時,則測低音喇叭時用WF檔,測中,高音喇叭時用M&T檔,這樣才會精確。
